三菱触摸屏图像抖动故障维修案例分析：三菱GOT系列触摸屏作为自动化产线核心人机交互设备，凭借运行稳定、响应迅速、适配性强的优势，广泛应用于数控设备、包装机械、物流分拣、智能工控系统等场景，承担参数设定、设备监控、数据显示、工况调节等关键功能。设备长期处于车间粉尘油污、潮湿结露、高频震动、强电磁干扰的恶劣工况，极易出现画面上下跳动、局部闪烁、图像波纹抖动、屏幕虚影跳动等故障，不影响基础触控操作，但会造成画面看不清、数据读取困难、视觉疲劳，严重时伴随闪屏、黑屏、触控失灵，直接影响设备调试与生产管控效率。

一、触摸屏图像抖动硬件故障分类

根据三菱触摸屏抖动表现与硬件损坏规律，可精准分为三类检修层级，方便现场快速定位故障方向。一是恒定式全屏抖动，设备上电全程画面跳动、波纹明显，冷热机工况无变化，属于供电硬件、屏幕本体硬性损坏故障；二是工况性间歇抖动，冷机显示正常、设备升温后画面抖动加剧，空载轻微抖动、带载剧烈闪烁，属于元件热漂移、电路老化、散热不良故障；三是震动触发式抖动，设备运行震动、机身轻微位移后画面跳动，静置停机后恢复正常，属于排线虚接、接口氧化、机身固定松动等隐性硬件故障。

二、核心硬件故障原因分析

（一）供电电压不稳与电源滤波失效（占比42%，最高发）

供电波动、纹波过大、电源模块老化是三菱触摸屏图像抖动的首要高发硬件故障。三菱触摸屏对24V直流供电纯度要求极高，工业现场电网浪涌、电压瞬降、变频器电磁干扰，极易导致供电电压不稳定；设备内置电源板长期通电运行，电解电容鼓包失容、滤波性能衰减，无法过滤电压杂波，输出电流紊乱。屏幕驱动供电失衡，液晶像素刷新时序错乱，直接引发全屏波纹、画面跳动、闪烁抖动。该故障无报警代码、触控功能正常，极易被误判为系统软件故障，是现场最普遍、隐蔽性最强的核心硬件问题。

（二）液晶排线松动与接口故障（占比25%）

屏幕排线虚接、金手指氧化、线路微断是间歇性抖动的核心隐性故障。触摸屏内置LVDS液晶排线纤细密集，设备长期震动、机身形变、冷热交替收缩，极易导致排线卡扣松动、针脚接触不良；排线长期弯折磨损，出现内部线芯微断、信号传输断续；接口积尘受潮、氧化发黑，造成图像数据传输失真、刷新不完整。故障特征为震动即抖、静置恢复，画面局部跳动、残影闪烁，常规外观排查难以发现问题，现场误判率极高。

（三）液晶屏幕本体老化损坏（占比16%）

液晶面板老化、像素驱动失效是顽固性图像抖动的主要诱因。设备常年24小时不间断点亮，液晶分子老化、背光模组衰减、像素驱动电路劳损，导致屏幕刷新不均匀、画面跳动；屏幕表层受压变形、内部液晶层偏移、轻微漏液，会出现固定区域抖动、波纹残影、画面闪烁。轻微老化表现为热机抖动，重度损坏全程画面紊乱，属于屏幕本体不可逆硬件故障，无法通过调试修复。

（四）主板驱动电路与散热异常（占比11%）

主板显示驱动芯片老化、焊点虚焊、散热不良是画面抖动的关键诱因。主板显示驱动芯片长期高频工作，高温下参数漂移、输出时序错乱，无法稳定驱动液晶屏幕刷新；板卡积尘受潮、微漏电干扰信号传输，导致图像刷新异常；机身散热不畅、密闭积热，加剧芯片热漂移，形成开机正常、运行一段时间后画面抖动的故障，隐蔽性强、排查难度高。

（五）电磁干扰与工况诱因（占比6%）

工业恶劣工况加速抖动故障频发。触摸屏紧邻变频器、伺服电机、接触器等强电磁设备，线路未做屏蔽隔离，电磁辐射干扰屏幕信号传输；车间潮湿粉尘侵入机身，腐蚀排线与板卡元件；设备安装松动、长期高频震动，持续加剧接口虚接、线路劳损，大幅提升图像抖动故障概率。

三、针对性硬件维修方法

（一）供电系统整改与电源修复

实测设备供电电压，更换老化、输出不稳的电源适配器，保障24V供电稳压达标；拆机检修内置电源板，更换鼓包、漏液、失容的电解电容，恢复滤波稳压性能；打磨氧化供电端子，紧固松动接线，杜绝供电断续、电压波动；供电端加装磁环、滤波模块，屏蔽电网干扰，彻底解决供电纹波过大引发的全屏图像抖动故障。

（二）液晶排线与接口养护修复

拆机小心取下液晶排线，使用无尘酒精棉签彻底擦拭金手指氧化层、粉尘油污，清理主板排线底座杂质；检查排线是否折损、线芯断裂，老化破损排线直接更换同规格原装排线；精准对位插紧排线，锁紧卡扣，杜绝虚接松动；规整机身内部走线，避免排线挤压、弯折、移位，解决震动触发的间歇性画面抖动问题。

（三）液晶屏幕检测与更换

排查线路与供电无异常后，判定为屏幕本体老化故障。针对液晶分子老化、像素驱动失效、轻微漏液的屏幕，直接更换同规格全新液晶面板；更换后校准屏幕显示参数，调整刷新时序，保证画面刷新均匀、显示稳定；杜绝屏幕长期高亮空载运行，减缓液晶老化，彻底根治顽固性画面抖动、残影闪烁故障。

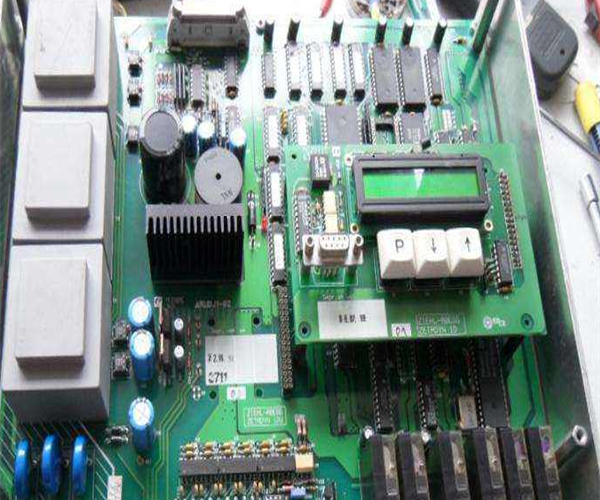

（四）主板驱动电路与散热修复

无尘吹扫主板全域粉尘油污，低温烘干受潮板卡，消除微漏电、信号干扰；检测显示驱动芯片工作温度与参数，对虚焊、脱焊点位补焊加固，修复显示驱动时序；清理机身散热孔堵塞杂物，优化内部散热环境，杜绝芯片高温热漂移；养护完成后喷涂三防漆，提升主板防潮抗干扰能力，解决电路异常引发的画面抖动。

（五）工况优化与抗干扰升级

触摸屏信号线与动力线分开走线，远离变频器、电机等强干扰源，加装屏蔽护套；规范设备安装，加固机身固定支架，加装减震垫片，减少设备震动影响；做好机身密封防护，杜绝粉尘水汽侵入，从源头降低图像抖动故障复发概率。

结语：三菱触摸屏图像抖动故障，超六成由供电滤波异常、排线接口虚接、屏幕本体老化三大硬件问题引发，软件参数错乱导致的假性抖动占比极低。现场切勿盲目刷机、反复校准参数、长期带故障运行，无法根治硬件问题，还会造成屏幕彻底报废。
